PZ41H排渣閘閥詳細資料

一、排渣閘閥概述：

排渣閘閥適用于公稱壓力PN1.6～2.5Mpa排渣閘閥的工作溫度在0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，適用介質為：灰水混合物，渣水混合物（渣水比1:6,大料度<50MM）。

二、排渣閘閥結構特點：

1、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接。

2、啟閉件采用半密封副強制密封，性能優良。

3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。

4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。

5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。

6、中大口徑設置滾動軸承，啟閉輕松。

三、排渣閘閥執行標準：

設計與制造：GB12234 GB3595

結構長度：GB12221

壓力溫度等級：GB9131 JB/T74 HG20604

連接法蘭：JG/T79 GB9113 HG20593-20635

試驗與檢驗：GB13927 JB/T9092

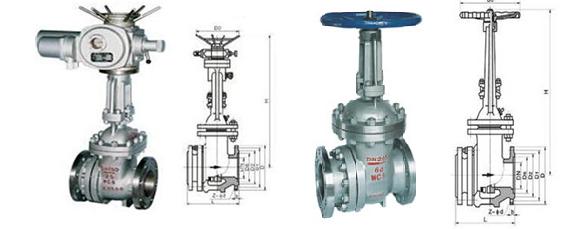

四、排渣閘閥外形尺寸：

型號	公稱通徑		主要尺寸
型號	公稱通徑		L	D	D1	D2	b	Z-ød	H
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C 電動排渣閥尺寸同上，高度重量加電動頭。	50		250	165	125	102	20	4-ø18	335
	80		280	200	150	133	22	8-ø18	510
	100		300	220	180	150	24	8-ø18	685
	150		350	285	240	212	28	8-ø22	790
	200		400	340	295	268	30	12-ø22	885
	250		450	405	355	320	32	12-ø26	1015
	300		500	460	41O	370	34	12-ø26	1190
	350		550	520	470	430	38	16-ø26	1350
	400		600	580	525	482	40	16-ø30	1460
	500		700	715	650	585	46	20-ø33	1820
PZ41H-25 PZ941H-25 NPZ41H-25 NPZ941H-25 電動尺寸同上，高度、重量外加電動裝置。	50		250	165	125	102	20	4-ø18	335
	80		280	200	150	133	22	8-ø18	510
	100		300	235	190	158	24	8-ø22	685
	150		350	300	250	212	30	8-ø26	190
	200		400	360	31O	278	34	12-ø26	885
	250		450	425	370	335	36	12-ø30	1015
	300		500	485	430	390	40	16-ø30	1190
	350		550	555	490	450	44	16-ø33	1350
	400		600	620	550	505	48	16-ø36	1460
	450		650	670	600	555	50	20-ø36	1620
	500		700	730	660	615	52	20-ø36	1820
PL41H-25 PL941H-25 電動尺寸同上，高度、重量外加電動裝置。	150		400	300	250	212	30	8-ø26	91O
	200		500	360	31O	278	34	12-ø26	1100
	250		550	425	370	335	36	12-ø30	1430
	300		650	485	430	390	40	16-ø30	1558
	350		700	555	490	450	44	16-ø33	1678
	400		750	620	550	505	48	16-ø36	1830
	450		850	670	600	555	50	20-ø36	1990
	500		900	730	660	615	52	20-ø36	2160
工作溫度		≤100℃
閥體材料		碳鋼WCB Carbon steel
適用介質		灰渣水混合物，渣水比≥1:15，****類徑≤50mm
